Die gewählte Schallschutzwand ist eine Weiterentwicklung der Schutzwände
an der Sihlhochstrasse in Zürich.
Wesentliche Unterschiede der vorgesehenen Wand:
- Das Glasband wird höher positioniert, so dass keine Verdeckung durch
die Leitplanken erfolgt.
- Das Glas wird dort, wo die angrenzende Siedlung gestört werden könnte,
opak ausgeführt.
- Die Alu-Abdeckbleche sind anders profiliert. Die Wellen im Abstand
von ca. 50 - 60 cm strukturieren die Lärmschutzwand unübersehbar vertikal
und reduzieren damit optisch die Höhenwirkung wesentlich.
Die sichtbaren Materialteile sind aluminiumfarbig eloxiert bzw. feuerverzinkt
und pulverbeschichtet (Stahlträger und Befestigungsplatten auf Fundamenten).
Die durchsichtigen Elemente sind aus Acrylglas (15 - 20 mm).
|
|
|
|
Querschnitte:

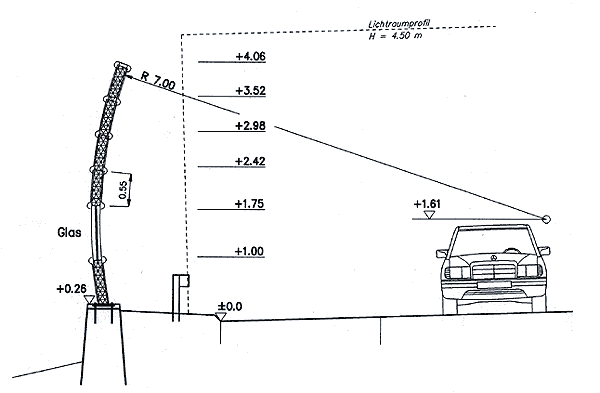

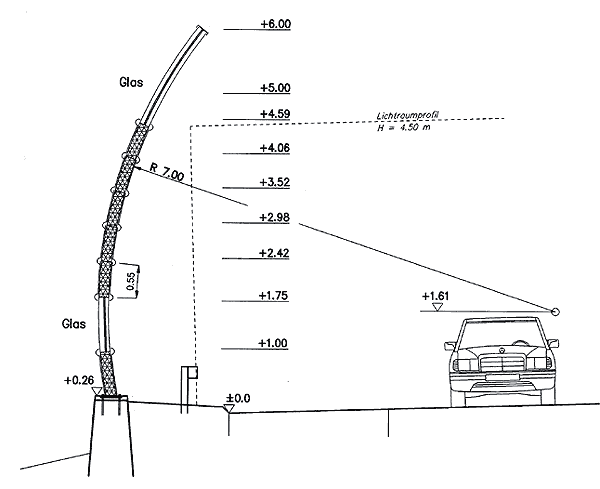

Lärmschutzwände A1, Höhe 4 m (oben), 6 m (unten)
|
|
|
|
Konstruktion/Bauteile/Materialien:
- HEA 160 - HEB 180 auf Fussplatte Abstand a = 2.00 - 4.00 m je nach
Höhe und Fundation
- Aussteifungen mit UNP-Profilen. Sie dienen gleichzeitig zur Glasbefestigung.
- Acrylglas 15 - 20 mm, mit Absturzsicherung auf Brücken. Die Glasflächen
sind mit vertikalen Bird-Stripes versehen (20 mm breit, 100 mm Abstand)
- Absorptionselemente aus Alu-Strangpressprofilen und Absorptions-Dämmmatten,
inkl. Glasvlies (eingedrungenes Wasser fliesst auf dem Vlies ab)
- Wandverkleidung: Aussenseite ungelocht, Innenseite gelocht Profilbleche
mit Wulst, h = 55 cm. Die Elemente werden durchgehend auf die Träger
montiert.
- Die Schutzwand wird aus Elementen vorfabriziert und an Ort montiert.
|
|
|
Grundtypen Lärmschutzwände
A1 Limmattal:
Höhe 5.80 m / 6.00 m |
|
Höhe 4.50 m |
|
Höhe 4.00 m |
|
|
|
|
|
|
|
|
|
( ... per Mausklick lässt
sich die Ansicht vergrössern ... ) |
