Richtwirkung der Schallausbreitung bei Einfahrtsöffnungen

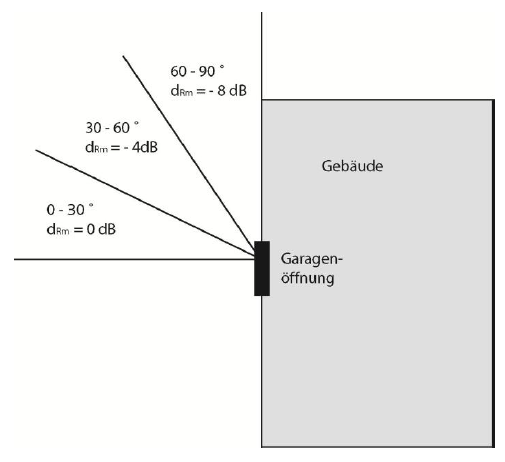

Definition des Winkels phi-
Definition des Winkels \(\varphi\) (Aufsicht).

Beispiel: Liegt der Empfangspunkt seitlich (Ausbreitungswinkel \(\varphi = 60°\dots90°\)) der Einfahrtsöffnung, so gilt ein Richtmass (\(d_\mathrm{Rm}\)) von -8 dB. Liegt der Empfangspunkt in der Verlängerung der Einfahrtsöffnung (\(\varphi = 0°\dots30°\)), so ist das Richtmass 0 dB. Für Ausbreitungswinkel zwischen 30° und 60° wird das Richtmass mit -4 dB berücksichtigt.
